广西鑫华净化带你了解风机过滤机组FFU








材质特点

箱体材质可依客户需求,依环境需要采用不锈钢或钢板烤漆。风机组附运转指示灯及外接接点,以利监控。风机组附异常指示灯及外接接点,可自行检视异常原因,于正常送电下风机无运转时.异常灯亮。(可能出现下列情况) :a03.jpg

马达过载跳脱。 马达线圈烧毁。 内部接线脱落。 可搭配各种厂牌之 ceiling grid 及班 PA / ULPA 风机之叶输运转以导风道设计,故噪音小,而风速平均且震动小。

折叠编辑本段可选配件

1. 德国ebm直流风机,具有节能、计算机集中控制、运行稳定、噪声低、数字化调速等特性。在高效过滤器初阻力相等的情况下,可节能50%以上,实际运行费用低。可用一台计算机集中控制近8000台风机的运转、调速、工作状态查询等。也可以选用泛仕达直流风机。

2.国产铝叶轮离心风机,具有节能、计算机集中控制、运行稳定、噪音低、风量大、一般风速可达1.0m/s等特点。

3. ULPA超高效过滤器/初效过滤器。

4. 圆形风管接口。

5.配置天花龙骨CEILING GRID。

折叠编辑本段产品规格

规格

一般型Filter系列


HEPA

ULPA


效率

0.3μm---99.995%

0.1μm---99.9995%

Filter 外框

Aluminum ( 15mm )


厚度

50 / 65 mm (不含迫紧)


型号

FFU-T15-1/2

FFU-T25-1/2

FFU-T24-1/2

FFU-T31-1/2

2'X4'FFU

3'X4'FFU

2.5'X5'FFU

4'X4'FFU


锌铝板,铁板烤漆或 sus 亮面





主体





尺寸mm

575(w)X1175(L)

875(w)X1175(L)

725(w)X1475(L)

1175(w)X1175(L)

供应电源

Ac 单相 110 , 22ov 及三相 220




转速等级

三段调速




分机全压

210Pa

230Pa

220Pa

230Pa

风量

12--16CMM

18--25CMM

18--24CMM

25--31CMM

噪音

48--52dBA

50--56dBA

51--56dBA

52--58dBA

马达出力

80W

112W

112W

130W

跳脱指示灯

跳脱(Trip)/运转指示灯 (Signal)




过载保护开关

内含(可搭配外露式端子台或公母接头)




总量

24Kg

30Kg

30Kg

36Kg

展开

折叠编辑本段FFU分类

按照机箱外形尺寸分类

根据用以安装机组的吊顶龙骨中心线的距离,机箱模数尺寸主要分为:1200*600,代号为42;1200*900,代号为43;1200*1200,代号为44;600*600,代号为22;750*1500,代号为25;其它客户定制的非标尺寸(custom-size,用CS表示)。

FFU按机箱材质不同分类

按照机箱材质不同分类分为标准型涂层钢板(包括镀锌、镀铝锌、喷塑等),代号为G;不锈钢板,代号为S;铝板(铝合金板),代号为A;其他材质,代号为O。

FFU按照电机方式分类

按照电机方式分类,可分为交流电机和无刷直流电机。交流单相电机代号为A1;交流三相电机代号为A3;直流无刷电机代号为EC。

FFU按照控制方式不同分类

交流供电机组按照机组控制方式不同分为单工况机组,用S表示;多工况分档控制机组,用M表示;无级调控机组,包括调压或变频控制等此项可缺省。

FFU按照机组静压不同分类

按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S;高静压型代号为H。标准静压型此项可缺省。

FFU按照过滤器效率不同

按照机组所带高效过滤器效率不同可分为高效过滤器,代号为H;超高效过滤器,代号为U;机组入口如带有粗效预过滤器代号为P,无预过滤器时可缺省。

折叠编辑本段FFU包装要求

1.机组包装前应进行清洁干燥处理。

2.机组包装应有防潮、防尘及防震措施。

3.包装箱中应有产品合格证、装箱单等文件。

4.产品合格证应包括检验结论、检验员章和检验日期。

5.装箱单应列出所有的附件。

6.每种型号规格的产品应至少提供一份产品说明书,说明书应至少包含以下内容:

1>基本情况,包括产品名称、型号规格、材质、电压、频率、重量等。

2>主要技术参数,包括额定风量下的机外静压、功率,额定风量下的噪声,同时应注明转速、电压、试验工况。

3>产品性能曲线,必须提供的机组性能曲线包括:风量(风速)--机外静压曲线、风量(风速)--功率曲线,宜提供的机组性能曲线包括:风量(风速)--空气效率曲线、风量(风速)--能效指数(EPI)曲线。

对于分档运行的机组,应给出机组在不同的档位下运行的性能曲线,对于无级可调机组,应至少给出3组性能曲线,包括最高工况、3/4工况,例如最高转数为1800rpm\1350rpm以及900rpm转速下的性能曲线。曲线中应注明工作范围。

4>产品结构尺寸图和电气线路图

5>安装说明、使用要求

6>维护保养及注意事项

7>产品采用的标准

折叠编辑本段FFU使用范围

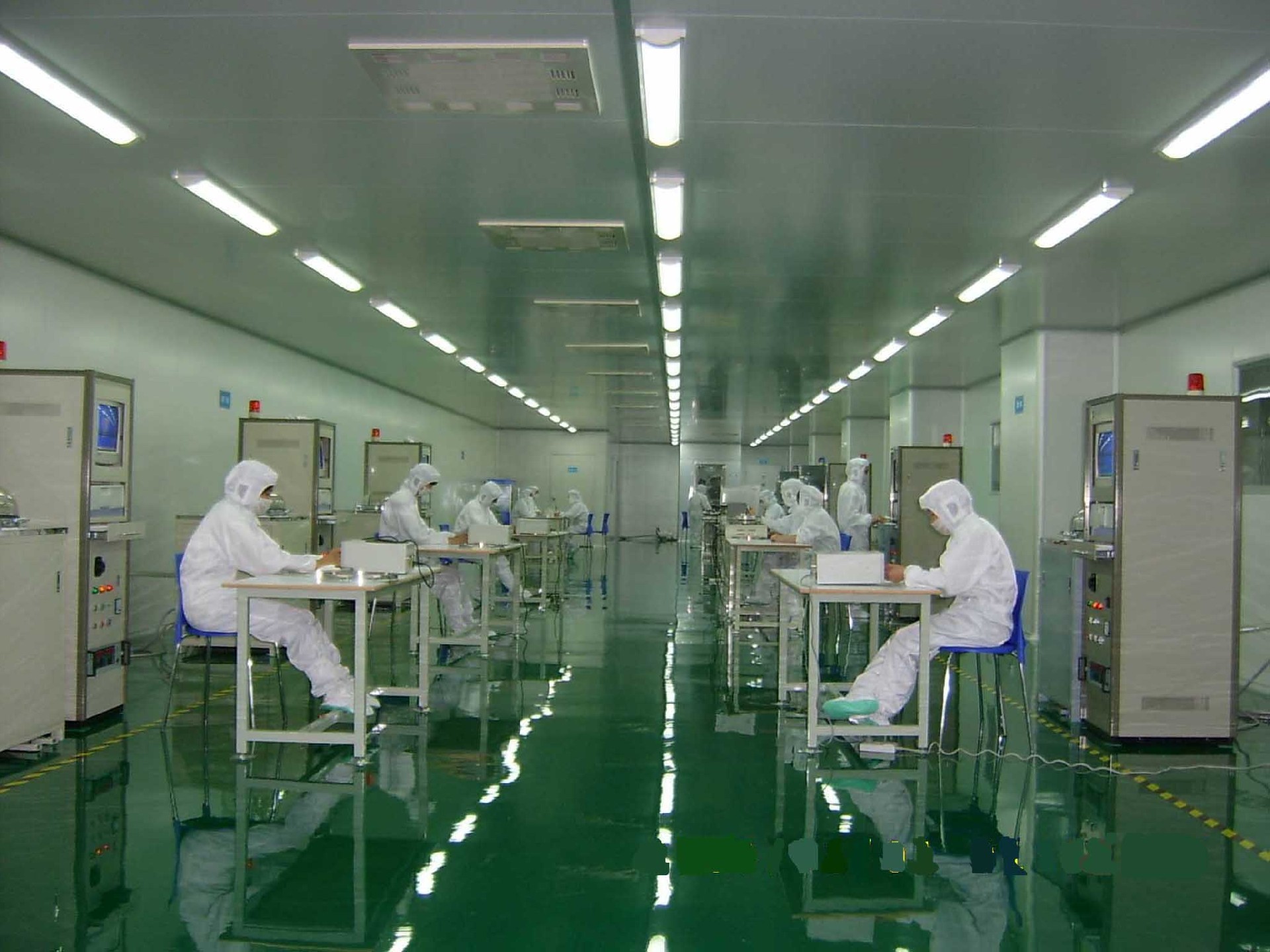

FFU适用于10~10000级无尘车间,便于整体运行集中控制;

FFU适用于半导体、电子、平板显示器和磁盘驱动器的厂家及光学、生物工业及其它对空气中污染有严格控制要求的地方。以独特的优势合理的价格迅速占领市场。

高度低,系统设计时可节省气室空间。轻量化结构设计,可符合各厂家的 Grid 系统安装,更可依 Grid 系统,变更 FFU 结构尺寸设计。内部装置扩散板.风压扩散均匀,出风面风速平均稳定。金属结构顺风道内胆,永不老化.杜绝二次污染产生,表面光滑,风阻低.隔音效果优良。特殊入风口,风道设计,降低压损与噪音的产生。马达效率高,系统消耗电流低,节省能源成本。单相马达,提供三段式调速,可依实际状况调高或降低风速与风量
